Balance de ruche à 30€ : épisode 2 - L'électronique
Sur la partie capteur les solutions sont relativement peu nombreuses, nous retrouvons souvent le double H relié par une jauge de contrainte de 200kg ou plus rarement, notre choix économique, un système de pesée avec 4 cellules de 50kg.
Pour la partie électronique, il existe énormément de solutions, conditionnées par la proximité du récepteur, la possibilité d'avoir de l'énergie, ... Alors pourquoi le choix de LoRaWAN ?
Avant de parler des pours, parlons des contraintes de LoRa : la taille de l'information transmise qui devra être réduite : quelques octets et la périodicité de transmission de l'ordre de la dizaine de minutes. Avec une balance de ruche, envoyer toutes les 10/15 minutes une information de poids accompagnée d'une ou deux températures et de l'humidité réponds parfaitement aux contraintes LoRa.
Les pours
Il y a de nombreux avantages à LoRa/WAN. Pour avoir plus d'informations :
Cyrille Colin
Disponible partout
Votre balance pourra être utilisée n'importe où, quel que soit son emplacement et aussi être déplacée.

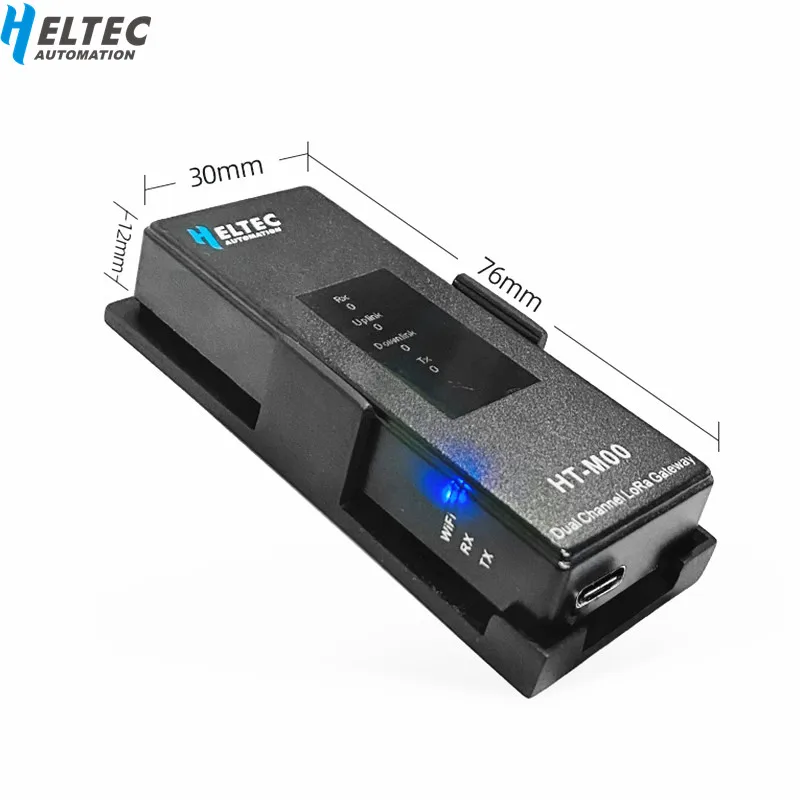

Par exemple, chez vous, même au fond d'un grand jardin, avec une passerelle 2 canaux très peu couteuse :
Sur le réseau TTN, quand il existe, ou depuis chez vous avec un rucher éloigné de plusieurs kilomètres, en investissant dans une passerelle de meilleur qualité (comptez 200€ : passerelle + antenne externe) :
Cyrille Colin
Ou chez un opérateur, comme Objenious (Bouygues Telecom) ou Orange, avec une couverture nationale, pour un abonnement d'environ 20€/an.
L'autonomie
LoRa consomme très peu d'énergie, aussi comme pour notre montage, une petite batterie accompagnée d'un panneau solaire ne s'arrêtera jamais*.
La Dev Board
En général les dev boards sont destinées à la création de prototype, mais il s'avère que la CubeCell de Heltech est plutôt bien conçue avec des avantages comme : compatibilité Arduino, circuit d'alimentation commuté, entrée pour panneau solaire, connexion batterie li-ion avec lecture de la charge, ... Donc nous allons l'utiliser tel quel et y connecter nos capteurs : l'ensemble de pesée et un DHT22 pour avoir la température et l'humidité ambiante.
Cyrille Colin
Assemblage des composants
Forcément dans la V2, il y aura une carte prête à l'emploi ;), mais dans un premier temps notre balance va se contenter d'une plaque de prototypage suivant le schéma :
Nous y assemblons un CubeCell , un HX711 et un DHT22.
Ce qui va donner :
Fin de l'épisode 2
* oui .. ok .. elle pourrait s'arrêter pour plein de raisons .. Mais vous le saviez ;)
