By Cyrille Colin in Capteur — 10 déc. 2021

Balance de ruche à 30€ : épisode 1 - Fabrication du capteur

Fabrication du capteur avec impression 3D et cellules de 50kg

Gros défis et premier épisode de la série construire une balance de ruche pour 30€. La balance de ruche est devenue un outil indispensable de la conduite apicole, aussi il faut généraliser son usage en la rendant accessible, au niveau du prix au moins ... La fabrication elle-même peut s'avérer technique mais je suis sûr que dans votre entourage il y a au moins un petit hacker ! La balance utilisera le protocole LoRaWAN.

Voici la liste des composants dont nous aurons besoin. Certains de ces composants sont imprimés en 3D :

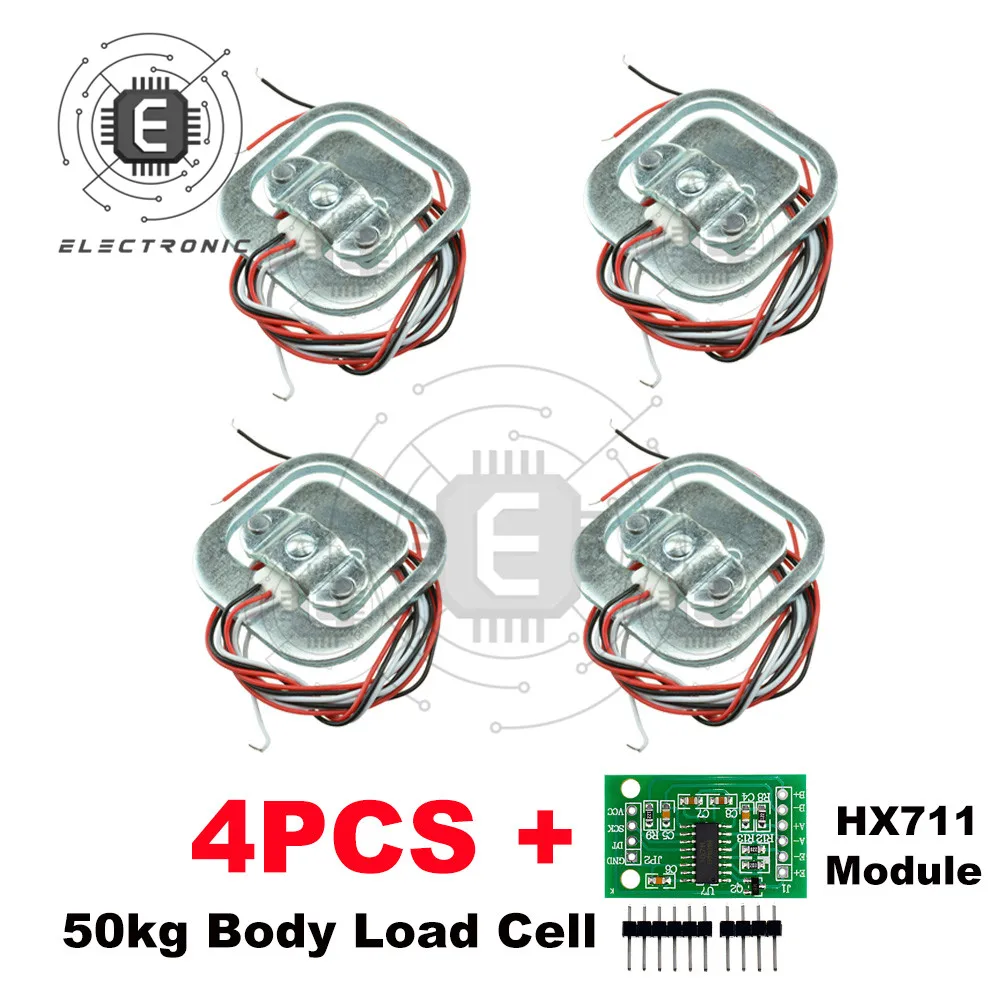

1 pack de 4 cellules de pesée de 50kg + HX711.
5 boitiers imprimés en 3D : 4 pour les cellules et 1 boitier central de raccordement.
Des gaines de protection pour les fils des cellules.
Un câble USB de récupération.

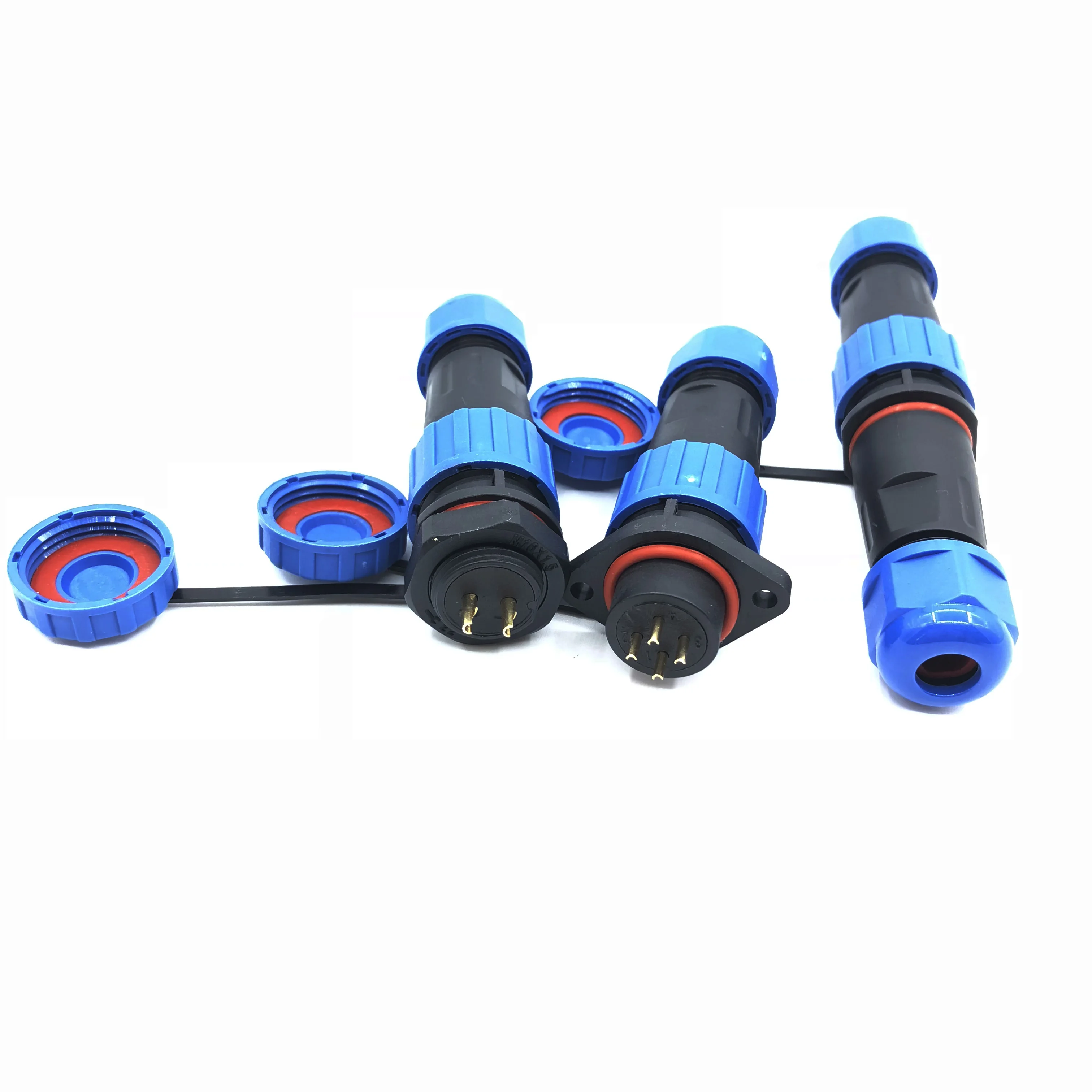

Un connecteur 4 points étanche (optionnel).

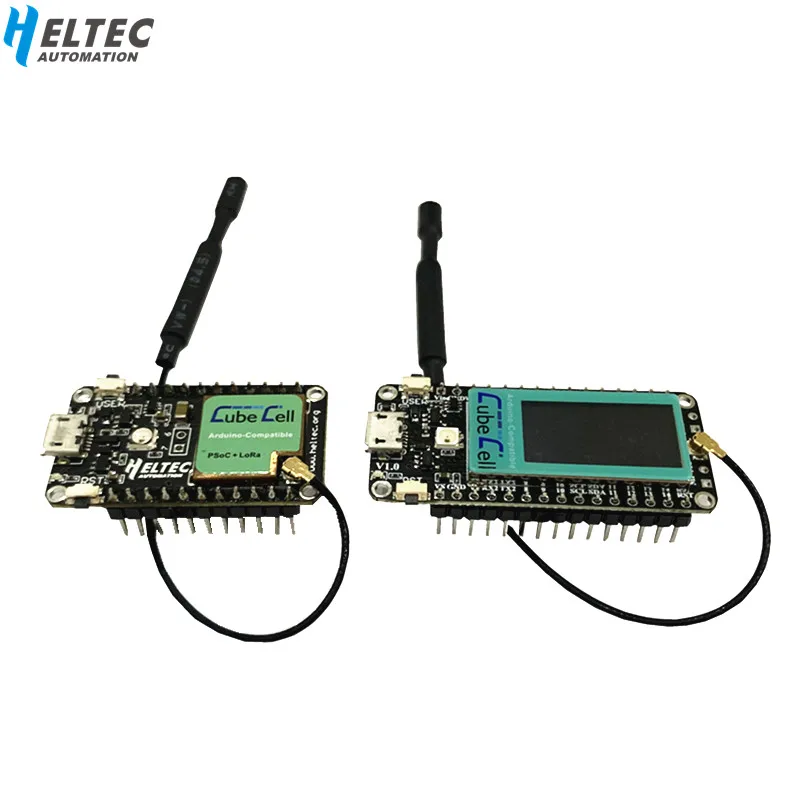

Un CubeCell DevBoard.

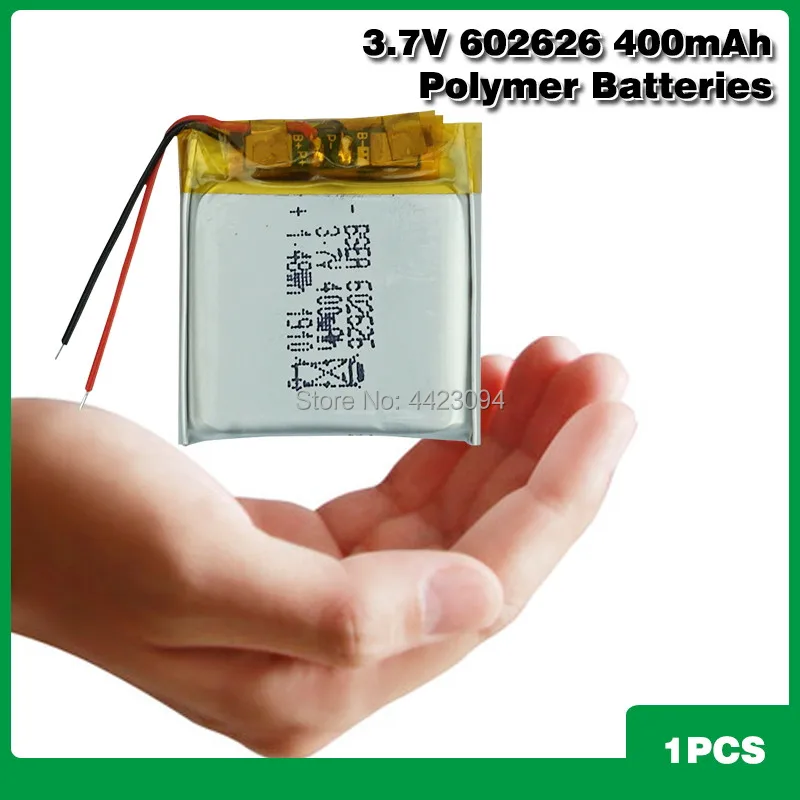

Une batterie Li-ion.

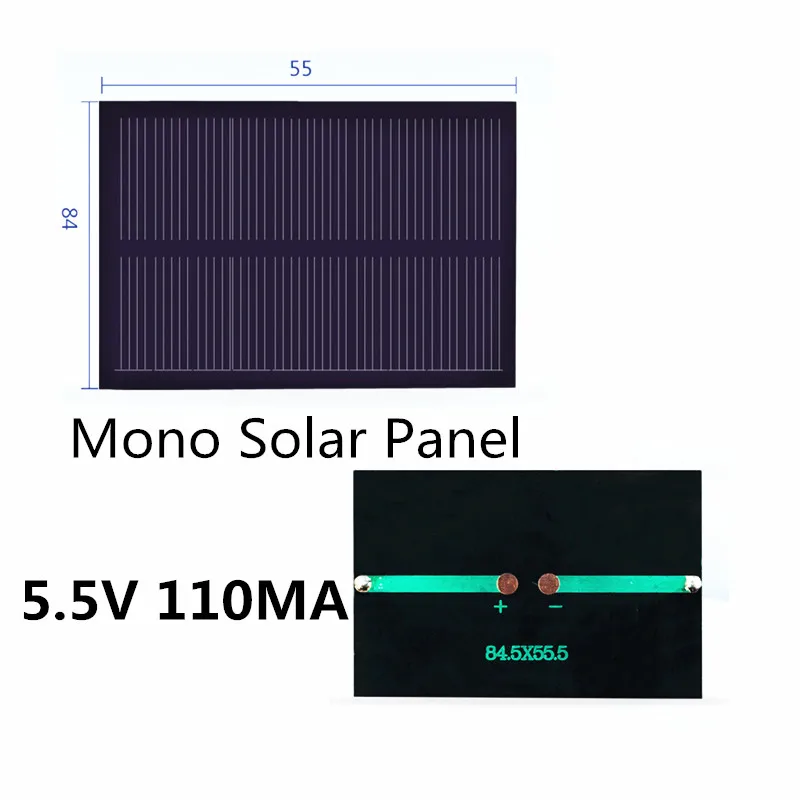

Un panneau solaire 5v.
Une plaque de développement.
Un boitier semi-étanche.

Épisode 1 : fabrication du capteur.

Il vous faudra imprimer 4 jeux de boitiers (socle + couvercle) pour les cellules et 1 boitier central pour la jonction des câbles. Le socle est imprimé en PLA (ce qui n'est pas un bon choix pour l'extérieur, préférez le PETG ou l'ABS), et le couvercle en TPU. Les socles sont percés pour éventuellement être visés. Les couvercles ont été imprimés avec un remplissage de 50%, sauf un. Ce qui permettra de voir si il y a des différences de tenue dans le temps.

Les câbles des capteurs sont gainés et la gaine est collée au capteur

Le boitier central est légèrement différent. Il permet d'attacher les câbles avec des colliers.

Boitier de connexion des 4 cellules de pesées

Avant de procéder à la connexion des différentes cellules, attention aux couleurs des fils qui ne sont absolument pas standards.

Reportez-vous à l'article suivant pour la mesure des résistances interne des cellules afin d'en déduire le câblage. Une grande partie de la qualité de votre capteur et de la précision de ses mesures dépendra de cette étape, aussi il faut prendre son temps.
